在塑封膜的实际使用过程中，用户最常反馈的三个问题往往是：
• 塑封后出现气泡• 膜面出现褶皱或波纹 • 封边不牢、容易开边
对于很多消费者来说，这些问题往往会被简单归结为“膜不好”或者“机器有问题”。
但从功能膜材料和热复合工艺角度来看，塑封效果实际上受到材料性能、设备参数、环境条件以及操作方式等多重因素共同影响。
因此，要真正解决问题，需要先理解问题产生的机理。
塑封效果的本质是什么？
塑封过程本质上是一种热压复合过程。塑封膜通常由PET基材和EVA热熔胶层组成。当塑封机加热时，EVA胶层逐渐熔融，胶层与纸张表面贴合，冷却后形成稳定粘接结构。
理想状态下，胶层应均匀分布于纸张表面，排除空气并形成连续界面。一旦温度、压力、速度或材料状态出现偏差，就可能出现起泡、起皱或封不牢等问题。
一、塑封膜为什么会起泡？

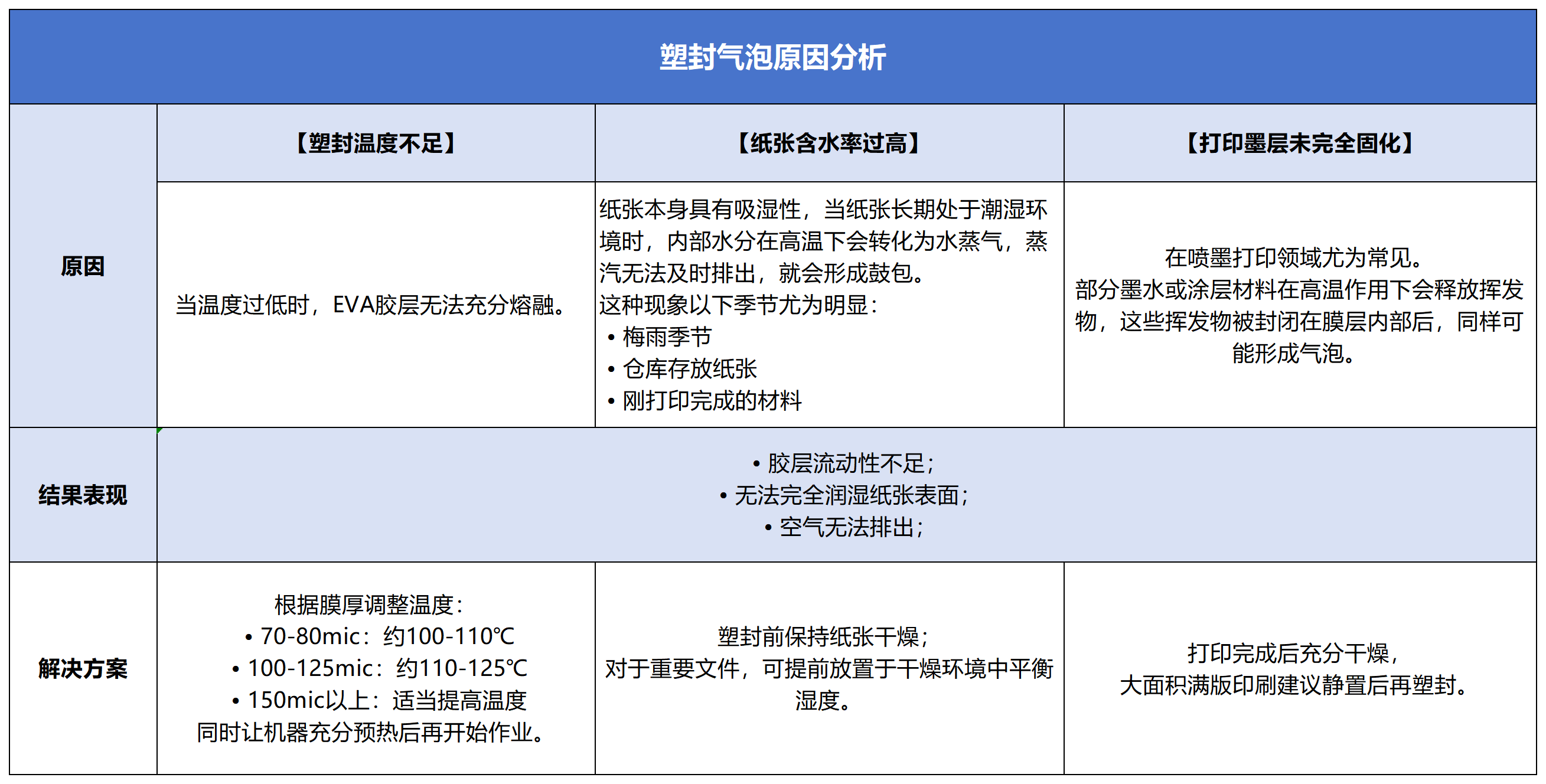

气泡是最常见的塑封质量问题之一。气泡的本质并不是胶没粘住，而是空气没有排出去。
从显微结构来看，纸张表面并不是完全平整的，纤维之间存在大量微小空隙。正常情况下，熔融后的EVA胶层会填充这些空隙，并将空气逐步挤出。但如果胶层流动不充分，空气就会被封存在内部，最终形成鼓包。
二、塑封膜为什么会起皱？

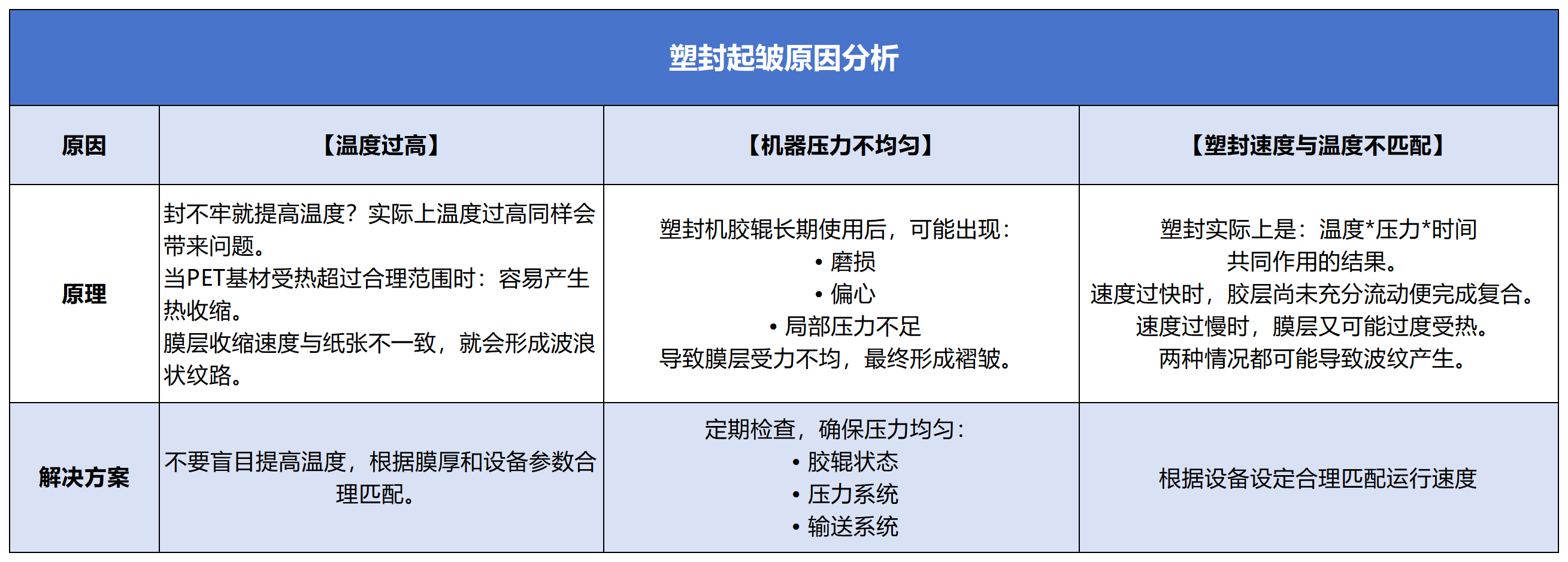

水波纹和褶皱，其实是“热胀冷缩”造成的。如果说气泡来自空气，那么皱纹更多来自应力。
塑封膜中的PET属于热塑性材料，在受热过程中会发生微量收缩。如果膜层收缩速度与纸张不同步，就会产生内部应力。当应力无法释放时，就会形成大家看到的：波浪纹、水波纹、局部褶皱。
尤其在夏季或者高温环境下，这种现象更容易出现。很多用户习惯把温度调高，希望塑封更牢固。但实际上温度越高，不一定效果越好。
当PET收缩率超过合理范围后，膜面平整度反而会下降。这也是专业塑封设备会严格控制温度波动的原因。
三、塑封膜为什么会封不牢？

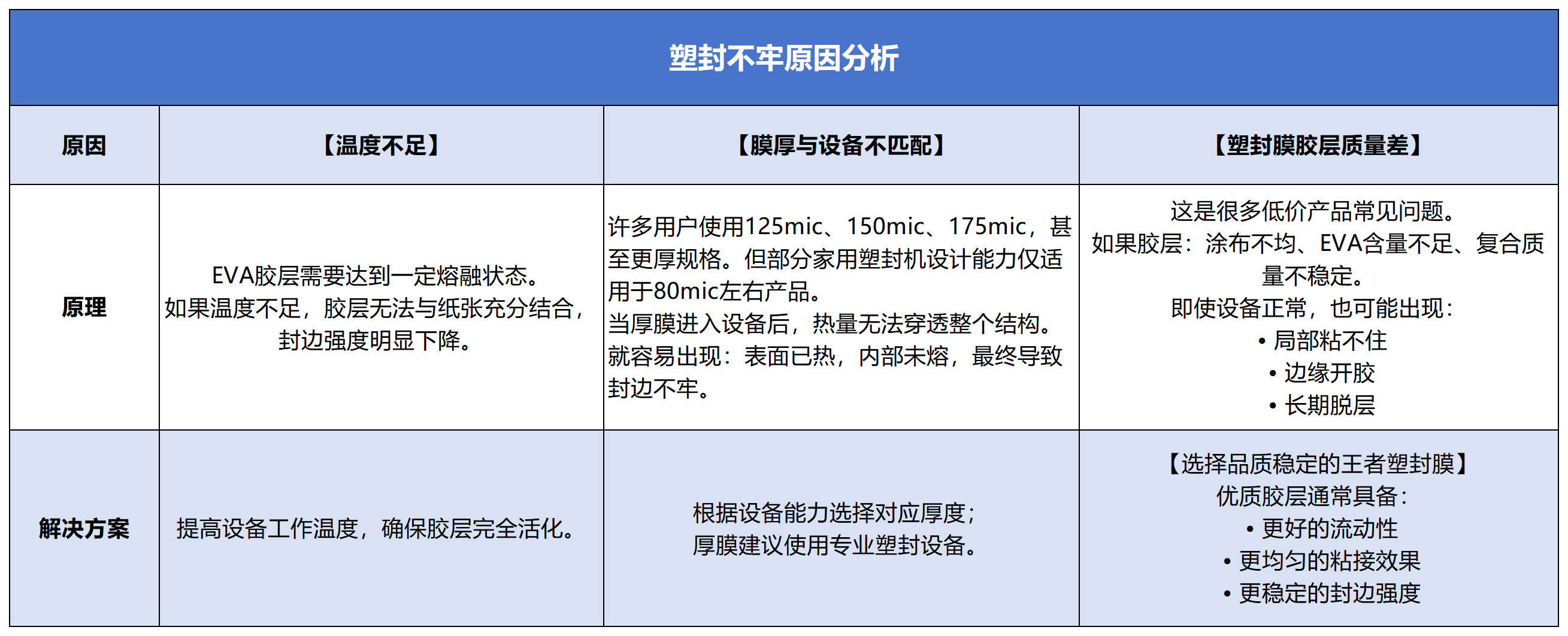

封不牢通常表现为：边缘开口、局部脱层、四周未完全粘合。
塑封膜的封边强度来自三个条件：胶层活化；压力复合；冷却定型。缺少任何一个环节，都可能导致开边。
四、如何从源头减少塑封问题？
从行业角度来看，起泡、起皱和封不牢虽然表现在使用环节，但很多问题实际上源于产品本身。
优质塑封膜通常具备：
• 厚度均匀，厚度波动越小，受热越均匀，塑封稳定性越高。
• 胶层均匀，胶层分布一致，更容易形成连续粘接界面。
• PET稳定性高，能够减少热收缩带来的波纹问题。
• 分切精度高，保证送膜平稳，降低褶皱风险。
作为功能性薄膜产品，塑封膜不仅考验使用过程中的操作规范，更考验生产企业对于材料配方、复合工艺和质量控制的管理能力。
王者塑封依托二十余年功能膜研发与生产经验，通过优化PET基材选择、提升EVA胶层均匀性、严格控制厚度精度及复合工艺稳定性，持续提升产品的平整度、粘接强度和塑封一致性，帮助用户有效减少起泡、起皱和封边不牢等问题，为办公、教育、图文快印及文创制作等领域提供更加稳定可靠的塑封解决方案。
